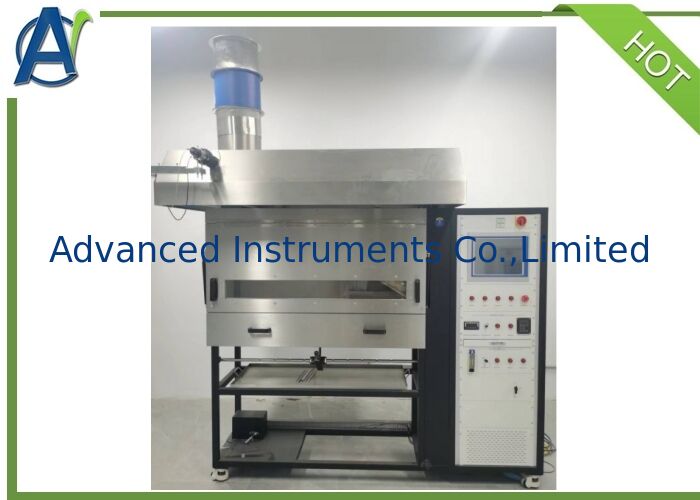

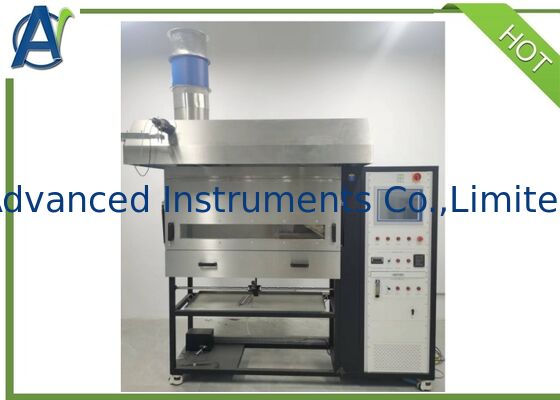

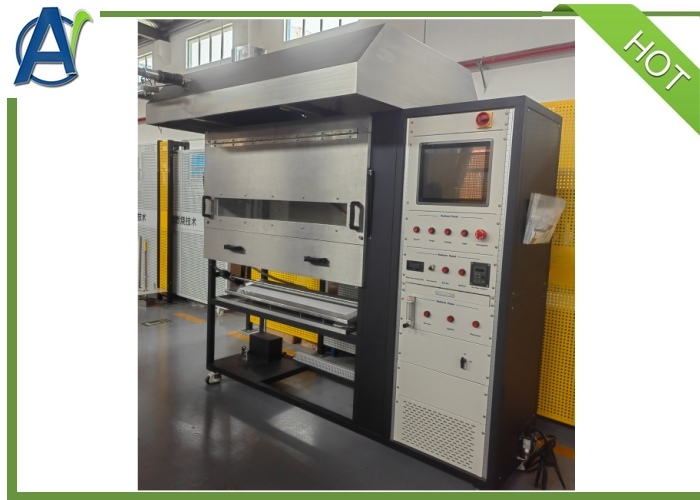

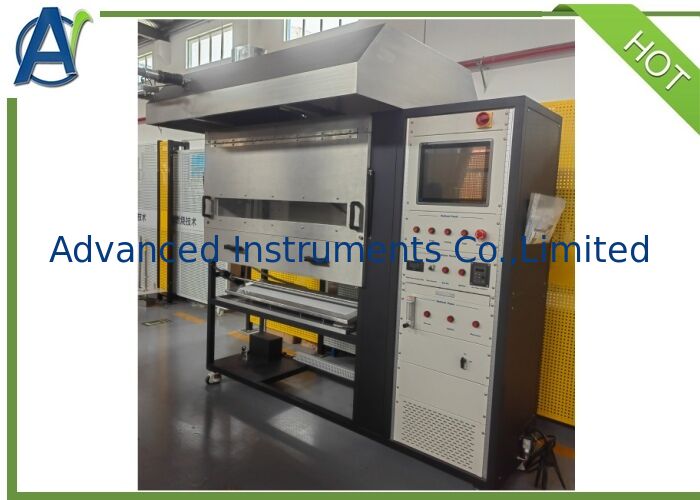

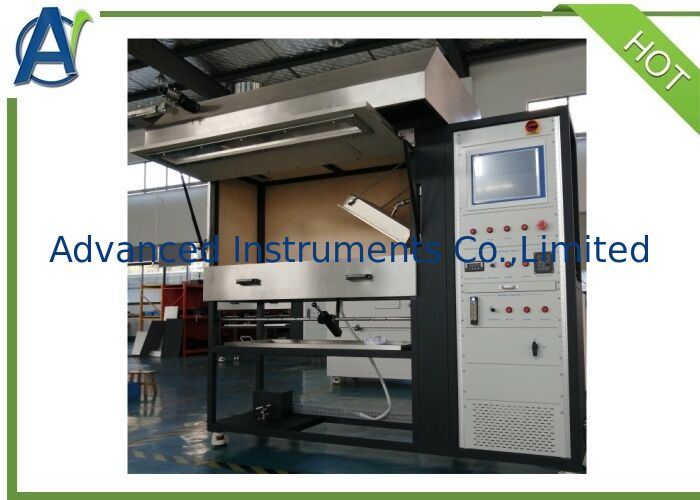

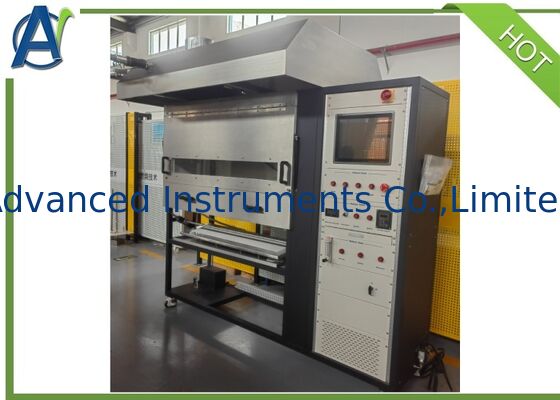

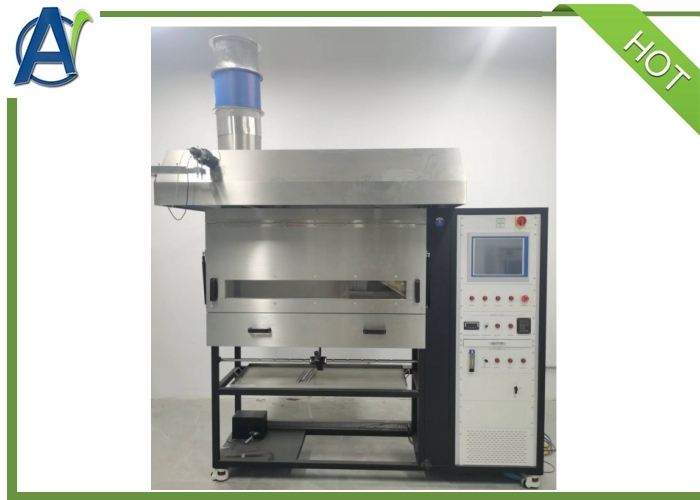

Pruebas de flujo radiante crítico de suelo, ISO9239-1 ASTM E648 ASTM E970

El Tester de paneles radiantes de suelos se utiliza para medir el flujo radiante crítico de los revestimientos de suelo.Un valor de calor incidente más alto significa que el material requiere más calor para encenderse, lo que indica una mejor estabilidad y un menor riesgo de ignición.

Este aparato de ensayo está equipado con una fuente de radiación térmica y un quemador en forma de T. Al colocar la muestra de ensayo más lejos de la fuente de radiación,el flujo radiante térmico recibido en su superficie disminuyeLa muestra se enciende con el quemador en forma de T. Después de que la llama se apaga, se mide la distancia de daño de la muestra.y el valor correspondiente del flujo radiante térmico es el flujo radiante crítico.

Industrias aplicables: Transporte ferroviario, materiales de construcción y otros sectores

ISO 9239-1: Ensayos de reacción al fuego de los suelos - Parte 1: Rendimiento de combustión de los materiales de suelo ensayados por calor radiante
ASTM E 648: Flujo radiante crítico del sistema de ensayo estándar de revestimiento de suelo utiliza energía térmica radiante;
ASTM E 970: Ensayos con una fuente de energía térmica radiante, ensayo de aislamiento del suelo, ensayo estándar de aislamiento para flujo radiante crítico
utilizando una energía térmica radiante.
NFPA 253: Método de ensayo estándar para el uso de energía térmica radiante, sistema de superposición de placas de ensayo Flujo radiante crítico

1La cámara de ensayo de acero inoxidable adopta un diseño de puerta de apertura frontal para una fácil limpieza de la pared interna de la cámara.
2La pared interior de la cámara está revestida con cartón de silicato de calcio, con resistencia a altas temperaturas y resistencia a la corrosión.
3. Se instalará una cámara de ensayo de combustión con capuchón de humo de acero inoxidable.
4Un panel radiante poroso de cerámica de 300*450 mm está montado en un ángulo de 30 grados.
5Se suministra un quemador poroso de tipo T para aplicar una llama abierta a la muestra en modo de conducción del cilindro.
6El sistema de vía óptica incluye una fuente de luz incandescente con una temperatura de color de 2900 ± 100 K y un fotodiodo de silicio como receptor de luz.
7Se instala un obturador delante del fotodiodo de silicio, que puede abrirse y cerrarse automáticamente por el software de prueba de ordenador para una calibración conveniente.

8Se utiliza un rotímetro para ajustar la altura de la llama del quemador tipo T.

9Un medidor de flujo de masa de propano regula el flujo de gas del panel radiante con una pantalla digital.

10Un soplador incorporado proporciona el suministro de aire y el gas de ensayo se mezcla a través de un mezclador de venturi.
11Se adopta un regulador de flujo de masa para ajustar el flujo de aire de entrada del panel radiante.
12. SB medidor de flujo de calor refrigerado por agua, rango de medición: 0-50 kW/m2, precisión del medidor de flujo de calor: < ± 2%, tiempo de respuesta: 0,2 s. Equipado con una fuente de agua de refrigeración portátil,no se requiere conexión de agua externa.
13El medidor de flujo térmico es móvil para calibrar convenientemente el flujo radiante del panel radiante, mientras que el software de prueba puede generar la curva de flujo radiante estándar.
14Los usuarios pueden capturar el tiempo de propagación de la llama correspondiente a la distancia de propagación de la llama, que será registrada automáticamente por el ordenador.
15Se ha instalado un termoparejo de chimenea y un termoparejo de cámara, con las lecturas mostradas en el software informático.
16Un radiómetro infrarrojo está equipado para detectar la temperatura del panel radiante, y los datos se pueden mostrar en un software informático.

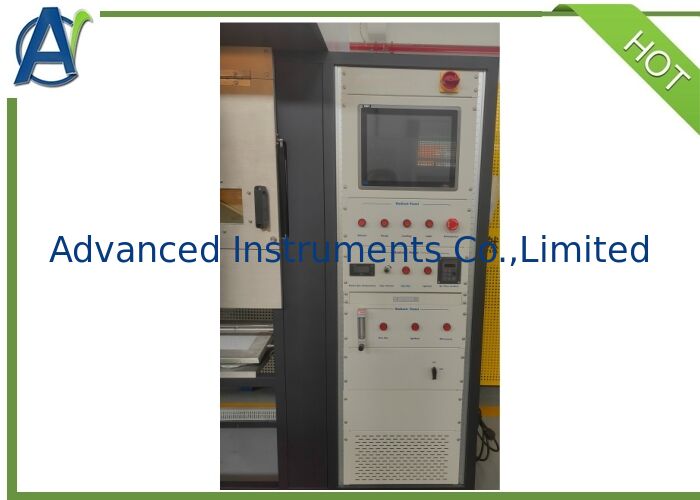

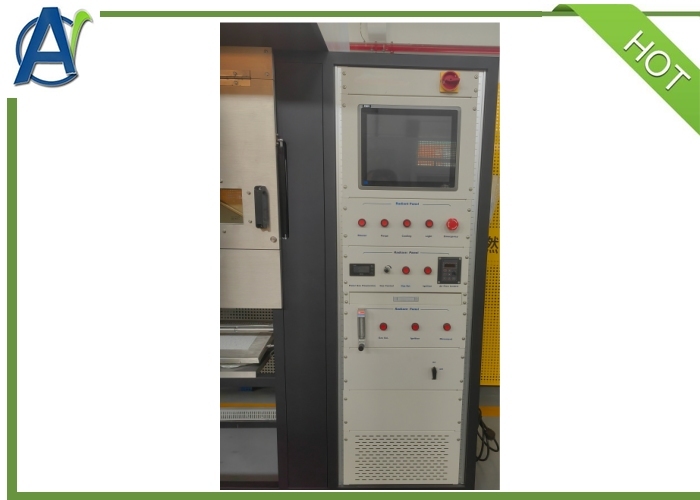

17. Equipado con una computadora de pantalla táctil industrial de 15 pulgadas. Los usuarios pueden controlar todo el proceso de prueba de combustión a través del software de prueba.
18El software puede mostrar datos relacionados con la prueba, incluido el valor del flujo radiante, la curva de densidad de humo, la curva de transmitancia, la velocidad del viento y otros parámetros.

IV.Especificación

Dimensiones de la instalación (mm)

Las dimensiones de la cámara de ensayo: 1800 ((L) × 1500 ((W) × 2400 ((H)
Las dimensiones del gabinete de control eléctrico: 600 ((L) × 1000 ((W) × 1800 ((H)

Requisitos de instalación:

1. ¿Cuál es el tiempo de entrega?

   Unos 60 días.

2. ¿Cuáles son sus términos de pago?

   30% pagado por T/T por adelantado,70% pagado por T/T antes del envío.

3. ¿Cuáles son sus términos de garantía?

   La garantía de todos los productos es de 1 año.Durante este período,somos responsables de todos los fallos causados por nosotros.Y podemos proporcionar soporte técnico de por vida.

4. ¿Puede proveer entrenamiento?

   Podemos proporcionar capacitación en nuestra fábrica y capacitación en línea de forma gratuita. Si se requiere instalación y capacitación en el sitio, por favor pague por boletos, alojamiento y salario USD280/Día por cada persona.
