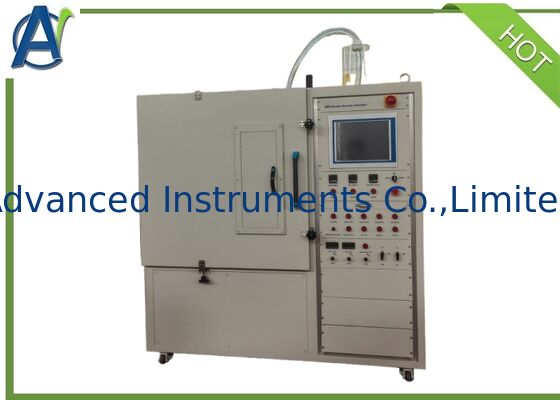

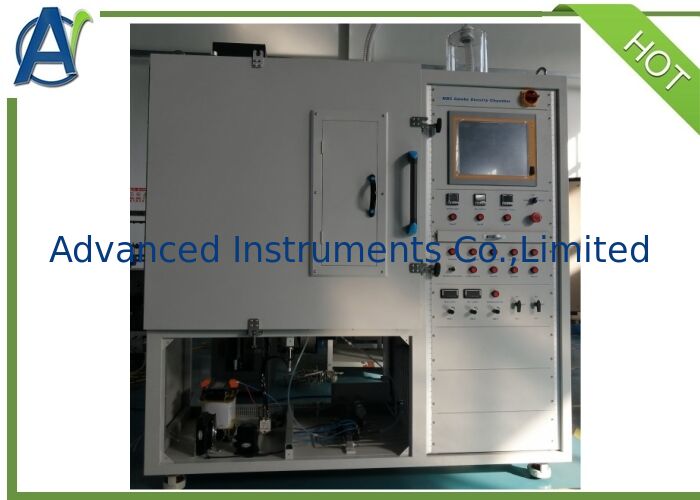

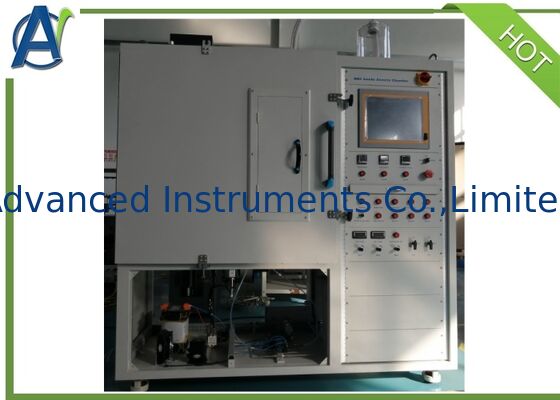

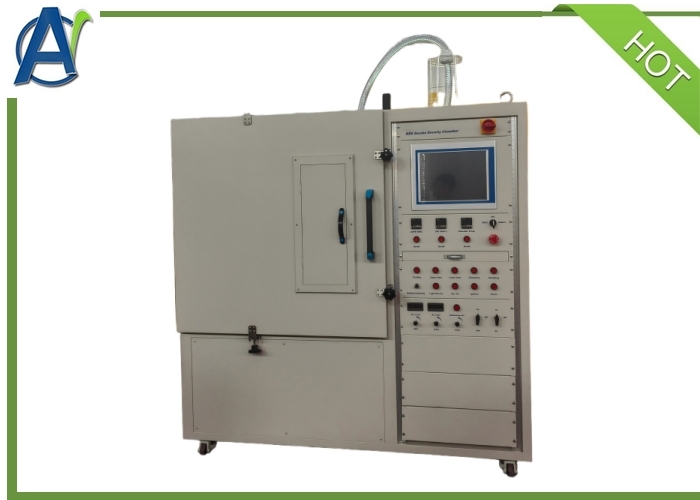

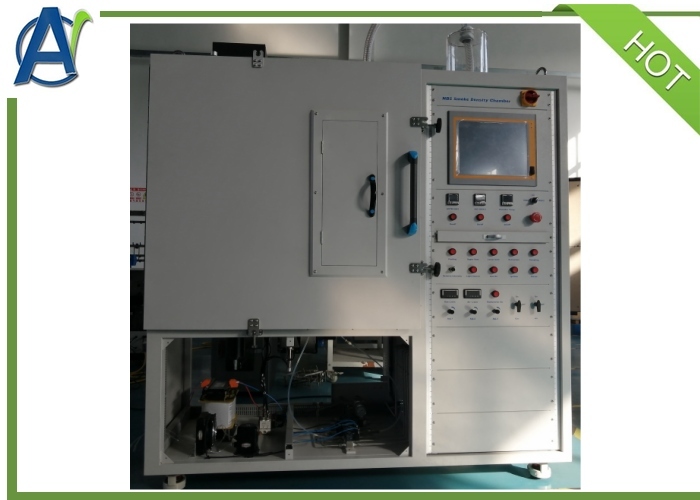

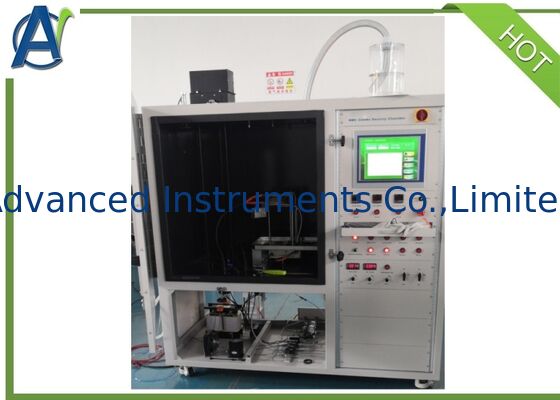

Nbs Cámara de ensayo de densidad de humo de acuerdo con ISO5659-2 y ASTM E662

El método de prueba de la Cámara de Prueba de Densidad de Humo NBS se deriva del Instituto Nacional de Estándares y Tecnología NIST (predecesor de NBS) en los Estados Unidos, y ha sido promovido y aplicado en muchos campos de prueba. Este método de prueba se puede utilizar para detectar el nivel de densidad de humo de productos plásticos, materiales no metálicos en tránsito ferroviario, materiales no metálicos en barcos, productos de cables y alambres, etc. Según este método de prueba, los estándares generalmente aplicables son ASTM E662, ISO 5659-2 y el método de prueba de densidad de humo NES 711 en estándares nacionales. Este estándar de prueba tiene resultados de prueba más precisos que el método anterior del probador de densidad de humo de materiales de construcción. Al mismo tiempo, el sensor óptico utiliza un tubo fotomultiplicador más preciso, que puede capturar los cambios sutiles en el contenido de humo en la caja; Si se seleccionan otros dispositivos de prueba, como el tubo de detección de gas Delge, se puede realizar pruebas de toxicidad del humo según los estándares de aviación, y se puede conectar con el equipo de transformación infrarroja de Fourier FTIR para completar el análisis cualitativo y cuantitativo del contenido de humo.

Industrias Aplicables: Tránsito Ferroviario, Materiales de Aviación, Materiales Marinos, Cables y Alambres, y Otros Campos

ASTM E662: Método de Prueba Estándar para la Densidad Óptica Específica del Humo Generado por Materiales Sólidos;

BS 6401: Método Británico Estándar para la Medición, en el laboratorio, de la densidad óptica específica del humo generado por materiales;

NFX 70-100: para la evaluación de la clasificación F (densidad y toxicidad del humo);

UL 2556: métodos de prueba de cables y alambres (para emisión de humo);

ISO 5659-2: Plásticos - Generación de humo - Parte 2: Determinación de la densidad óptica mediante una prueba de cámara única;

NES 711: Determinación del Índice de Humo de los Productos de Combustión de Pequeñas Muestras de Materiales;

GBJ 1916: Especificación General para Cables de Bajo Humo y Cables Flexibles para Uso a Bordo (Sección de Prueba de Densidad de Humo)

HB 6577: Método de Prueba de Densidad de Humo para Materiales No Metálicos en Interiores de Cabinas de Aeronaves Civiles;

EN 45545-2+A1:2022

BS EN 1021

IMO FTPC Parte 2

DIN 5510-2

NFPA 258

ASTM F814

1. Las dimensiones internas de la cámara de prueba de la caja de densidad de humo son 914 mm x 914 mm x 610 mm, y tanto las paredes internas como externas están tratadas con recubrimiento de PTFE, que puede resistir la erosión de gases fuertemente corrosivos y extender en gran medida la vida útil de la caja;

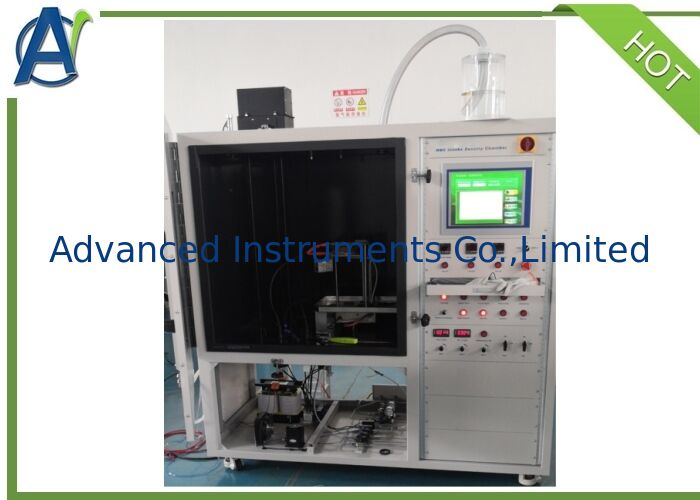

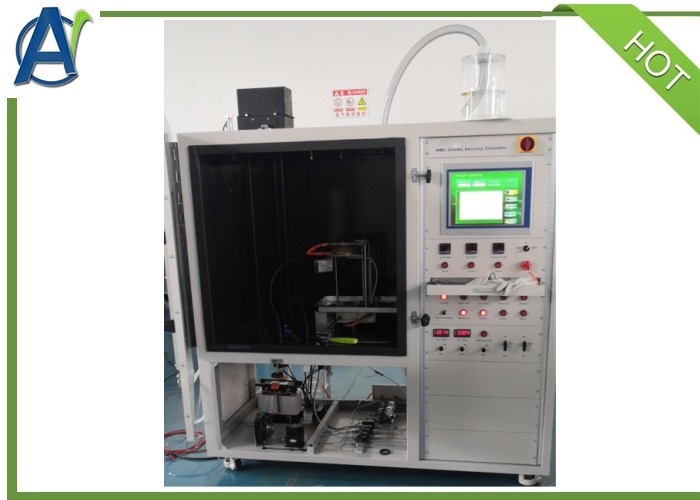

2. La caja adopta un diseño de puerta completamente abierta, lo que facilita a los usuarios la limpieza del interior de la caja de prueba. Al reemplazar accesorios de prueba estándar diferentes, la eficiencia también puede aumentar considerablemente;
3. Instalar dispositivos de calentamiento auxiliar en la pared exterior del compartimento de la caja de prueba, y establecer la temperatura dentro de la caja de acuerdo con los diferentes requisitos estándar;
4. Instalar un dispositivo de lámina de aluminio a prueba de explosiones dentro de la caja, que puede reducir el riesgo personal del personal de prueba en caso de accidentes;
5. Hay un puerto de alivio de presión en la parte superior de la caja, que está conectado a una botella de capacidad de regulación de presión y puede ajustar la presión interna de la caja;
6. Tanto la parte superior como la inferior de la caja están equipadas con cilindros móviles automáticos para inhalar y descargar humo;

7. La caja de humo está equipada con un dispositivo de horno radiante ASTM E662, puede proporcionar una salida de radiación térmica de 25 KW/M2;

8. La cámara de humo tiene un quemador estándar de seis cabezales ASTM E662, se puede utilizar junto con un horno radiante para pruebas de combustión con llama;
9. Proporcionar un calorímetro de placa de cobre enfriado por aire, que puede ajustar su temperatura superficial mediante el método de enfriamiento posterior durante las pruebas;
10. La cámara de densidad de humo está equipada con un dispositivo de cono radiante ISO 5659-2/GB/T8323, puede proporcionar una salida de radiación térmica de 50 KW/M2;
11. Proporcionar quemadores de llama abierta estándar ISO 5659-2/GB/T8323, que se pueden utilizar para pruebas de combustión con llama con un cono radiante;
12. Proporcionar un medidor de flujo de calor SB enfriado por agua, con certificado de medición estándar adjunto;
13. Se puede equipar con una fuente de agua de enfriamiento autocirculante, sin necesidad de una fuente de agua de enfriamiento externa, lo que facilita su uso por parte de los usuarios;
14. La caja de humo óptica está equipada con un dispositivo de pesaje, capaz de realizar pruebas de densidad de humo MOD y pruebas termogravimétricas de materiales;
15. El sensor tiene un rango de 0-2000g y una precisión de 0.1g;
16. Está equipado con un quemador de llama abierta NES 711 y un ventilador mezclador (Opcional);

17. El cambio entre el horno radiante y el cono radiante se realiza a través de conectores de aviación — los usuarios simplemente enchufan o desenchufan para cambiar entre aparatos de prueba para diferentes estándares.

18. Una caja oscura óptica está montada en la parte superior de la cámara. El receptor de luz es un tubo fotomultiplicador de ventana lateral con respuesta espectral S-4, logrando una precisión de transmisión de luz de hasta 0.0001%.

19. Según los cambios en las condiciones de densidad de humo, el instrumento cambia automáticamente entre tres rangos: Claro, Filtro y Oscuro.

20. Se instala un filtro de densidad neutra ND2 en la caja oscura, que facilita la autocaliibración del usuario y también se puede activar automáticamente durante las pruebas.

21. Una fuente de luz de lámpara incandescente se encuentra en la parte inferior de la cámara, proporcionando una salida de punto de luz uniforme.

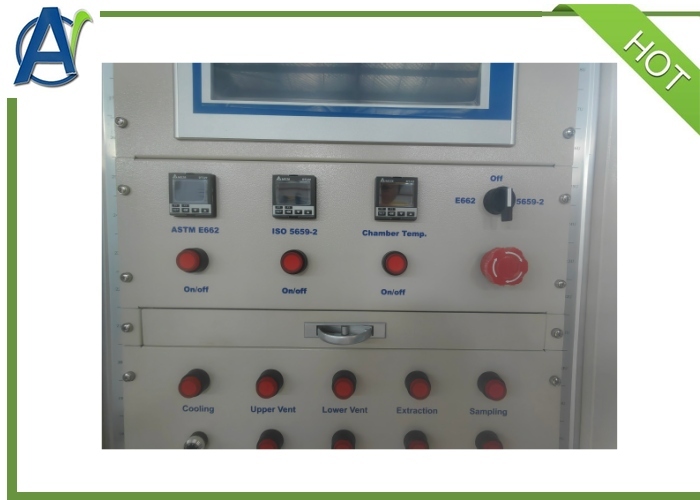

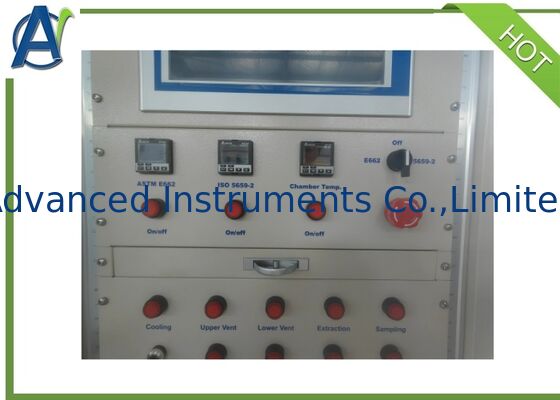

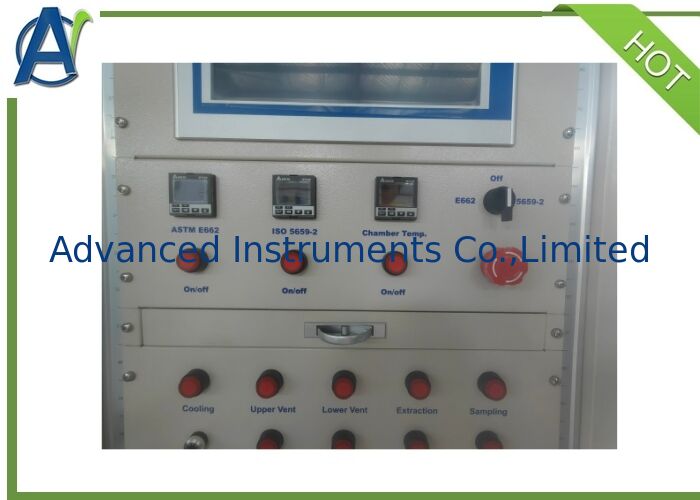

22. La cámara de prueba de densidad de humo presenta un diseño integrado equipado con una PC con pantalla táctil. Los usuarios pueden operar el software de prueba, con todo el proceso de prueba configurado y controlado por computadora.

23. Se proporciona una impresora incorporada. Al finalizar la prueba, los usuarios pueden imprimir el informe de prueba a través del software de prueba.

IV. Especificación

Configuraciones Clave

PC: Panel de Pantalla Táctil de 17"
Horno: genera calorías fijas de 25 kW/m2
Cono: puede generar de 10 a 70 kW/m2 de calor radiante variable, y este calor radiante se mide utilizando un medidor de flujo de calor tipo sensor Schmidt-Boelter

Requisitos Eléctricos:

Fuente de Alimentación: 220 V CA, 60 Hz, 15 A

Requisitos Ambientales:

Uso en interiores solamente
Altitud: hasta 2000 m
Temperatura ambiente: 13–30 °C (56–86 °F)
Humedad relativa: 25–75%
Temperatura de almacenamiento: 10–43 °C (50–110 °F)
Humedad relativa de almacenamiento: 20–80%
Categoría de instalación: II
Grado de contaminación: 2

Requisitos de Suministro de Gas:

Aire comprimido: presión mínima de suministro 0.5 MPa, acoplamiento rápido M6
Gas propano: presión mínima de suministro 0.5 MPa, manguera de gas a prueba de explosiones con diámetro interior M6
