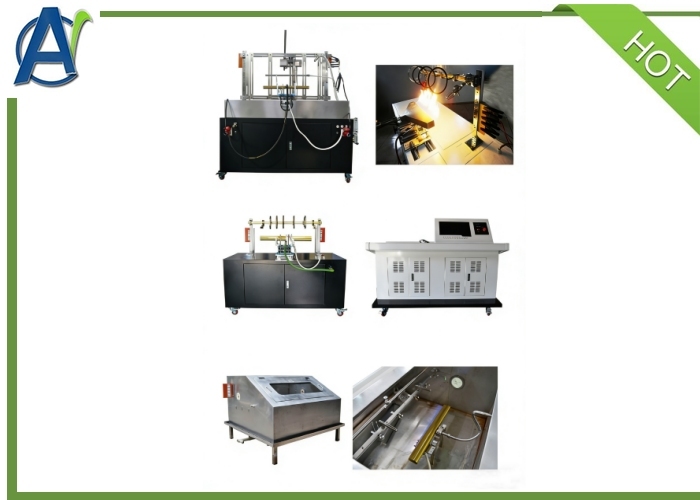

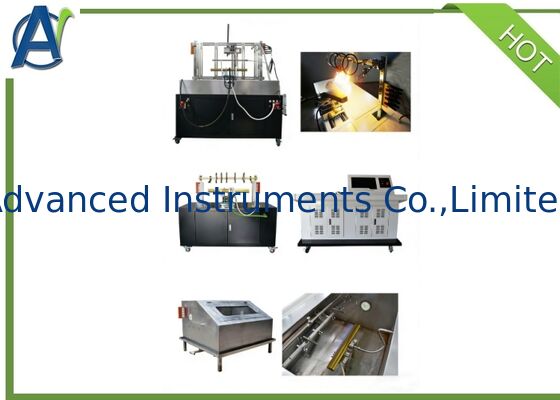

BS 6387 IEC 60331 Probador de resistencia al fuego de la integridad del circuito del cable en condiciones de incendio (estándar completo)

Informacion basica

Lugar de origen:	Porcelana
Nombre de la marca:	Advanced Instruments
Certificación:	BS 6387;IEC 60331;BS 8491;EN 50200
Número de modelo:	AIC-52019BS

Cantidad de orden mínima:	1 Juego
Precio:	$3000~$5000
Detalles de empaquetado:	caja de madera contrachapada
Tiempo de entrega:	90 días
Condiciones de pago:	LC, T/T, D/P
Capacidad de la fuente:	10s/mes

Mejor precio Contactar ahora

Después del servicio:	Respuesta en 12 Horas 12 Meses	Garantía:	1 año completo
Paquete de transporte:	Caja de madera contrachapada	estándar de prueba:	BS 6387;IEC 60331;BS 8491;EN 50200
gas:	Propano, aire comprimido seco	solicitud:	Pruebas de cables y alambres
Color:	Gris	Operación:	Automático
Especificación:	1500 mm × 700 mm × 1200 mm (tamaño del soporte de prueba)	Función:	Probador de resistencia al fuego, golpes y pulverización de agua de cables
Temperatura de la llama de prueba:	950±40°C	Voltaje de prueba:	100~1000V
Resaltar:	BS 6387 , Las condiciones de los productos se determinan en el anexo I. , Probador de resistencia al fuego del cable

Introducción general

1.1 Descripción del producto

La estructura y el rendimiento de la máquina de ensayo de combustión contienen pruebas de características de fuego,ensayo de resistencia al agua y al fuego y ensayo de resistencia a las vibraciones mecánicas y al fuegoEste instrumento adopta un software informático para controlar y supervisar el proceso de prueba de la corriente, el voltaje, el flujo de gas, los resultados de la curva pueden imprimirse.Es adecuado para cables aislados por minerales con tensión nominal no superior a 0.6 ~ 1Kv, y puede mantener el circuito intacto durante mucho tiempo en condiciones de llama. In the national standard fire-resistant based on the addition of the British fire-resistant cable standard BS6387"in the case of fire to keep the circuit intact cable performance requirements specification".

1.2 Normas relacionadas

Se aplican los siguientes requisitos:
Se aplicará el método de ensayo de la norma IEC 60331-2,11,21,23, 25):2018
BS 8491-2008 y sus derivados
Se aplican las siguientes condiciones:

BS 6387 IEC 60331 Probador de resistencia al fuego de la integridad del circuito del cable en condiciones de incendio (estándar completo) 0

Parámetros técnicos

1. BS Prueba de resistencia al fuego
1.1 Sistema de soporte del cable

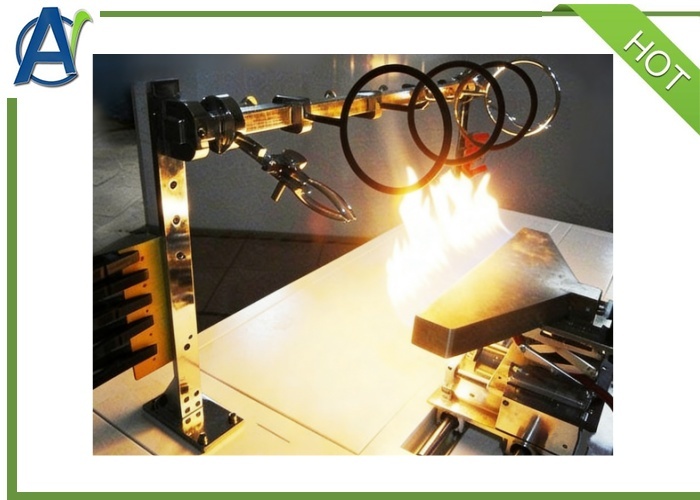

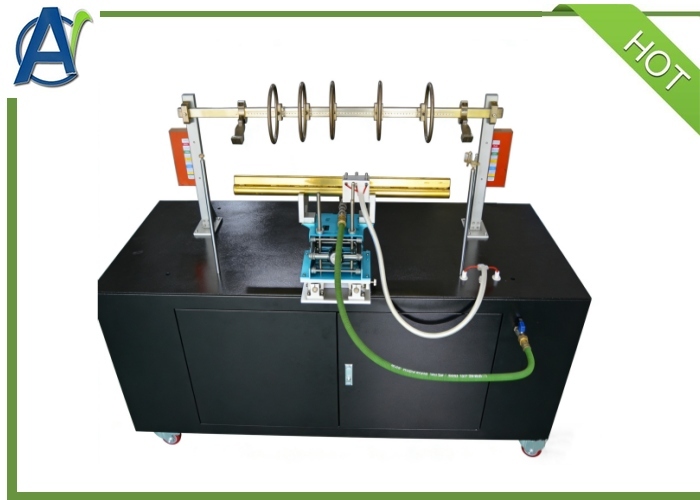

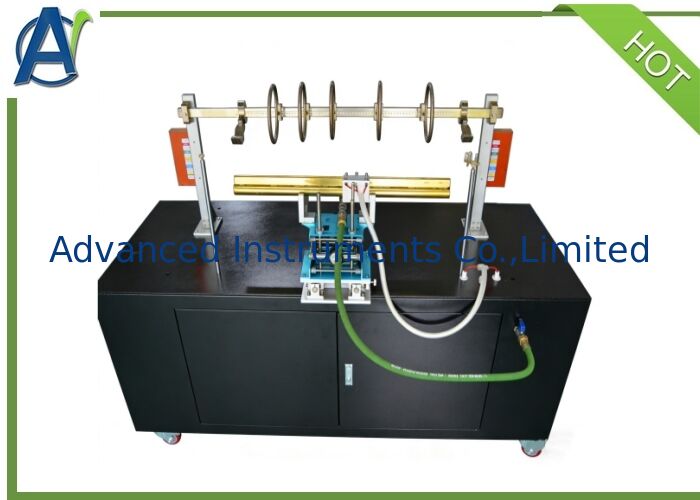

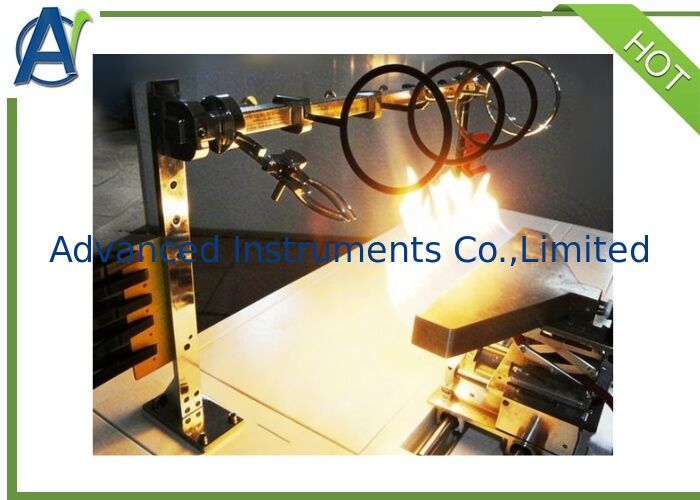

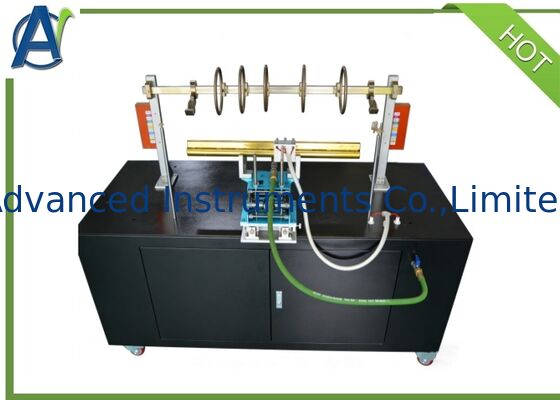

El cable está sujetado horizontalmente a un extremo de la envolvente del cable mediante una abrazadera. La parte central del cable está fijada por dos anillos metálicos (apartados 300 mm),que están conectados a tierra a las otras partes metálicas del dispositivoPara los cables sin blindaje con un diámetro inferior a 10 mm o para otros cables que se hayan desplazado significativamente durante el ensayo, se requieren tres anillos metálicos adicionales.cada uno fijado a una distancia de aproximadamente 150 mm del anillo original.
1.2 Dispositivo de detección continua
Durante el ensayo, se permite que la corriente pase a través de todos los núcleos del cable.un transformador de tres fases conectado por estrellas con capacidad suficiente para mantener la corriente de fuga máxima admisible de 2A en la tensión de ensayoSe conecta una carga a cada cable central en el otro extremo del cable, y se carga una corriente cercana a 0,25A a la tensión nominal del cable.
1.3 Fuente de calor estándar BS: conforme a la AGF-1857B, longitud de la boquilla610 mm para el quemador
1.4 GB fuente de calor estándar: en línea con AGF-1857B, longitud de la boquilla de los quemadores de 500 mm
1.5 Medición de la temperatura: termómetro blindado de 1,5 mm de diámetro situado cerca de la entrada de aire, 75 mm por encima del quemador, paralelo al mismo.1.6 Temperatura de la llama de ensayo: 950 + 40 °C
1.7 Muestra: La muestra es una sección del producto terminado, de no menos de 1200 mm, con 100 mm de envoltura y revestimiento eliminados en cada extremo.Los cables en ambos extremos del cable deberán estar conectados de acuerdo con la conexión eléctrica..
1.8 Tensión de ensayo: 100~1000V ajustable
1.8 Corriente de ensayo: 100 ~ 260 mA ajustable

2Prueba de resistencia a las vibraciones mecánicas y resistencia al fuego

2.1 BS Resistente al fuego soporte de impacto:
La pared está compuesta de materiales resistentes al calor y retardantes de llama y está fijada en dos vigas horizontales de acero, una en la parte superior del tablero y la otra en la parte inferior del tablero.Esta tabla tiene aproximadamente 900 mm de largo.El peso total de la pared (es decir, el tablero con el marco de apoyo) es de 10 + 0,5 kg. Cada viga de acero es un tubo de acero cuadrado con una longitud de aproximadamente 1 m y 25 mm.Si se requiere material de archivoLa viga de acero superior debe fijarse en la placa de modo que su superficie superior esté a la altura del borde superior de la placa.Cada viga de acero y placa tiene un agujero horizontal en el borde exteriorLa pared está unida al marco por cuatro busquillas de goma.con un diámetro de aproximadamente 32 mm y un grosor de 20 mm.2.2 GB Resistente al fuego soporte de impacto:
2.2.1EC60331-1: el número de unidades
Muestra de diámetro exterior de cable superior a 20 mm, el marco de la escalera de ensayo de impacto está constituido por un marco de acero,El marco de la escalera en el centro de los dos componentes verticales de acero se puede ajustar a la izquierda y a la derecha, la longitud del marco de la escalera de ensayo de 1200 + 100 mm, la altura de 600 + 50 mm, la masa total del marco de la escalera de ensayo de 24 + 1 kg (norma nacional para 18 + 1 kg).

2.3 Fuente de calor: Quemadores de acuerdo con AGF-1857B, longitud de la boquilla 500 mm.

2.4 Medición de la temperatura: un termómetro blindado de 1,5 mm de diámetro, hacer que el termómetro atraviese la pared y mantener un extremo del termómetro a 8 mm-10 mm de la pared.La temperatura se mide mediante el siguiente procedimiento:: En un extremo de la barra de acero de carbono con diámetro 3 mm + 5%, longitud 300 mm, atarse un termómetro en él, para que pueda medir la temperatura de la barra.Mantenga a 40 mm a 50 mm lejos de la famaCuando la temperatura de la llama alcanza los 950 °C, la temperatura de la barra de acero alcanza los 400 °C en 10 a 20 años, cuando la temperatura de la llama alcanza los 650 °C, la temperatura de la barra de acero alcanza los 400 °C en 20 a 40 años.

2.5 Temperatura de la llama de ensayo: 950 + 40 °C.

2.6 Dispositivo de vibración: compuesto por una barra de acero con bajo contenido de carbono (diámetro 25 mm + 5%, longitud 600 mm + 5%).Un eje lo divide en dos partes, 200 mm y 400 mm, con la parte más larga orientada hacia la pared.2.6 Tensión de ensayo: 100 a 1000 V ajustable.
2.7 Corriente de ensayo: 100 ~ 260 mA ajustable

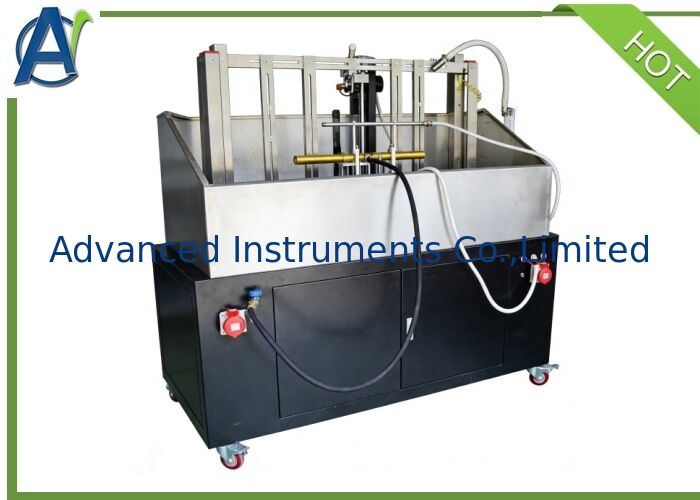

3.BS Prueba de resistencia al agua y al fuego

3.1 Fuente de calor: de acuerdo con la AGF-1857B, un quemador con una longitud de boquilla de 500 mm.3.2 Medición de la temperatura: colocar un termómetro blindado de 1,5 mm de diámetro debajo de la superficie del cable3.3 Temperatura de la llama de ensayo: 650 °C +40 °C
3.4 Rociador de agua: una boquilla de ducha montada en un soporte de ensayo, en el centro del quemador, con una presión de 250 kPa a 350 kPa, rociando 0,25 L/m' a 0,30 L/m' de agua alrededor de las muestras.Esta medición de velocidad requiere una bandeja de recogidaEsta bandeja debe tener una profundidad suficiente para que su eje largo sea paralelo al eje del cable y se coloque en el centro.
3.5 Muestra: la muestra es mayor de 1500 mm de los productos terminados y se ha hecho el ensayo de flexión a temperatura ambiente, quitar las envolturas y las capas de recubrimiento de 100 mm en cada extremo.Los cables de conducción situados en los extremos del cable deben manejarse adecuadamente de acuerdo con las conexiones eléctricas y las sugerencias de los fabricantes3..6 Tensión de ensayo: 100 ~ 1000 V ajustable
3.7 Corriente de ensayo: 100 ~ 260 mA ajustable

Especificaciones técnicas

• Bracket de prueba de resistencia al fuego: 1500 mm ((W) x 700 mm ((D) x 1200 mm ((H)

Se trata de un sistema de control de las emisiones de gases de efecto invernadero.

•Tamaño de la cámara de control: 1580 mm ((W) x 825 mm ((D) x 1200 mm ((H)

•Tango de agua: 1270 mm x 1200 mm x 900 mm
•Cámara de ensayo: (proporcionada por el cliente)
•Fuente de aire: propano, aire comprimido seco (proporcionado por el cliente)

•Alimentación: AC380V 50/60Hz 30A de tres fases y cinco cables.

Preguntas frecuentes

¿Cuál es el tiempo de entrega?
Unos 90 días.
¿Cuáles son sus términos de pago?
30% pagado por T/T por adelantado,70% pagado por T/T antes del envío.
¿Cuáles son sus términos de garantía?
La garantía de todos los productos es de 1 año.Durante este período,somos responsables de todos los fallos causados por nosotros.Y podemos proporcionar soporte técnico de por vida.
¿Puede proveer entrenamiento?
Podemos proporcionar capacitación en nuestra fábrica y capacitación en línea de forma gratuita. Si se requiere instalación y capacitación en el sitio, por favor pague por boletos, alojamiento y salario USD280/Día por cada persona.
