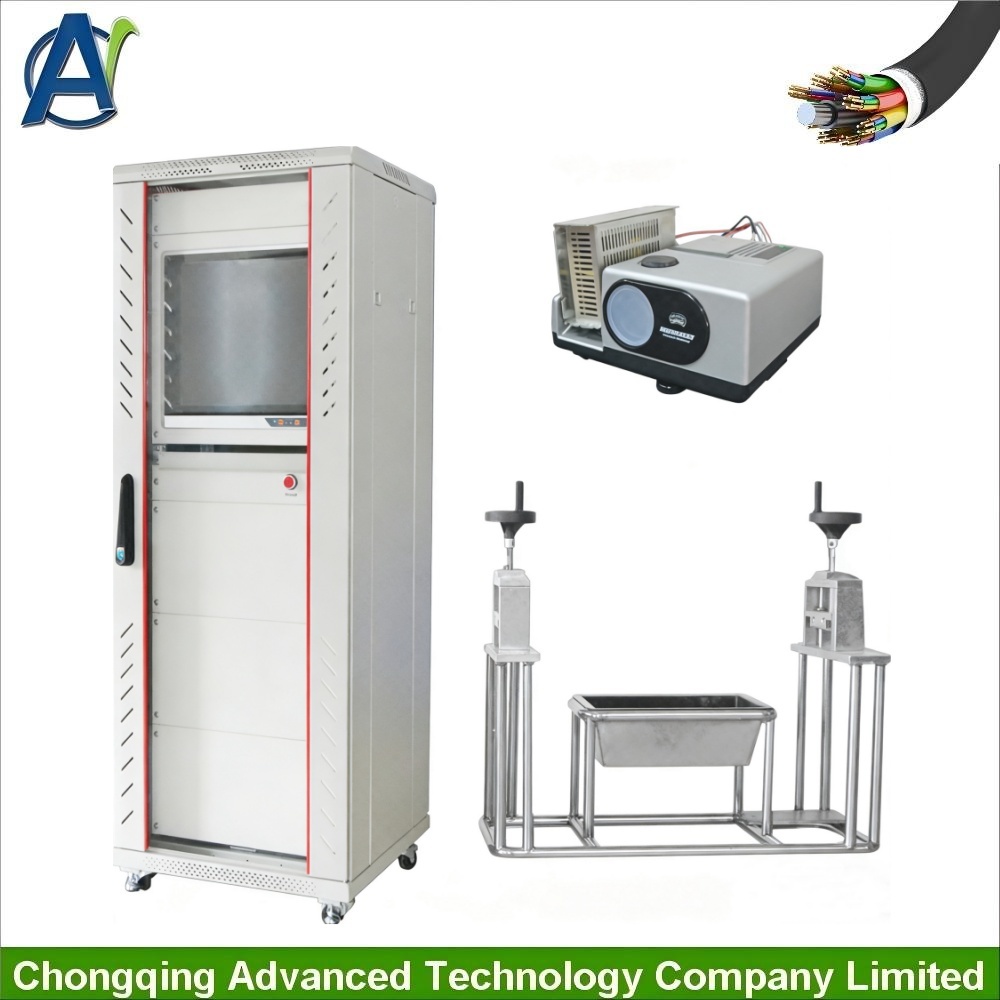

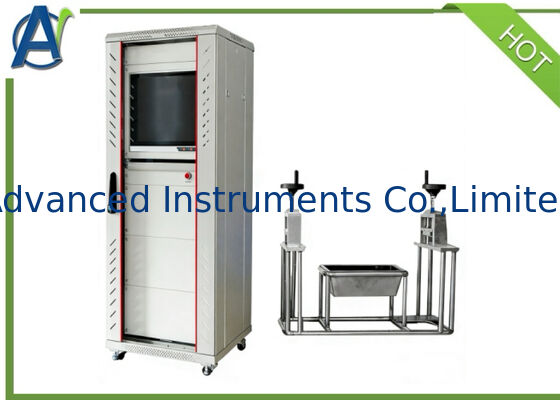

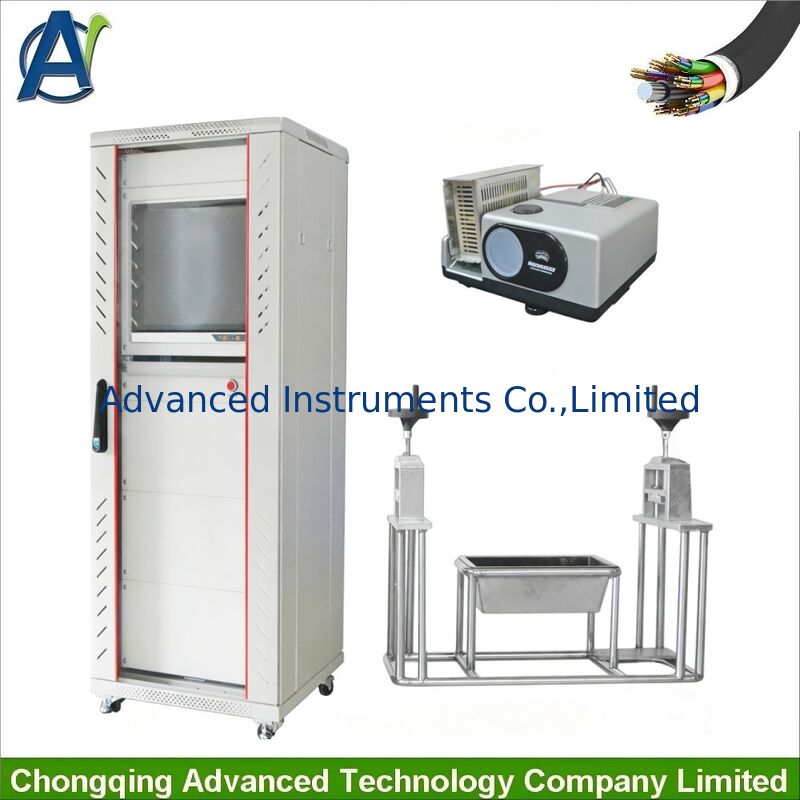

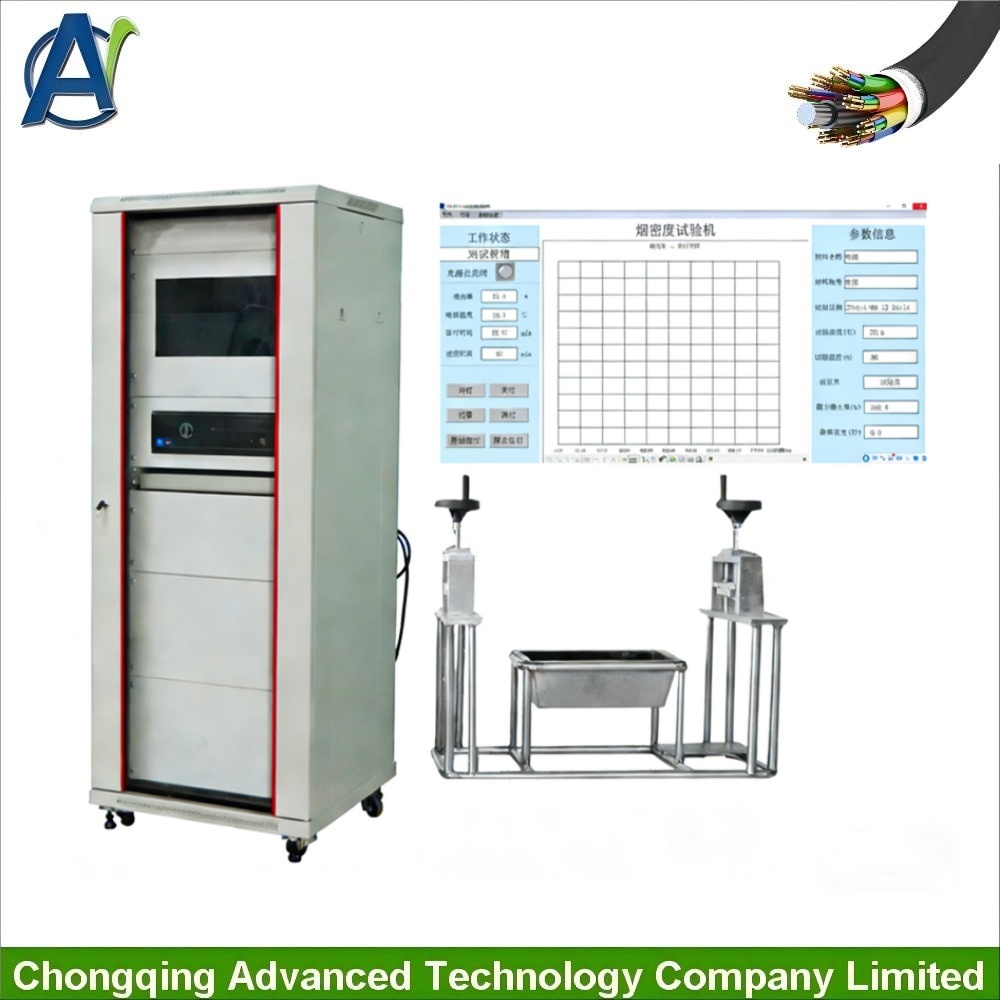

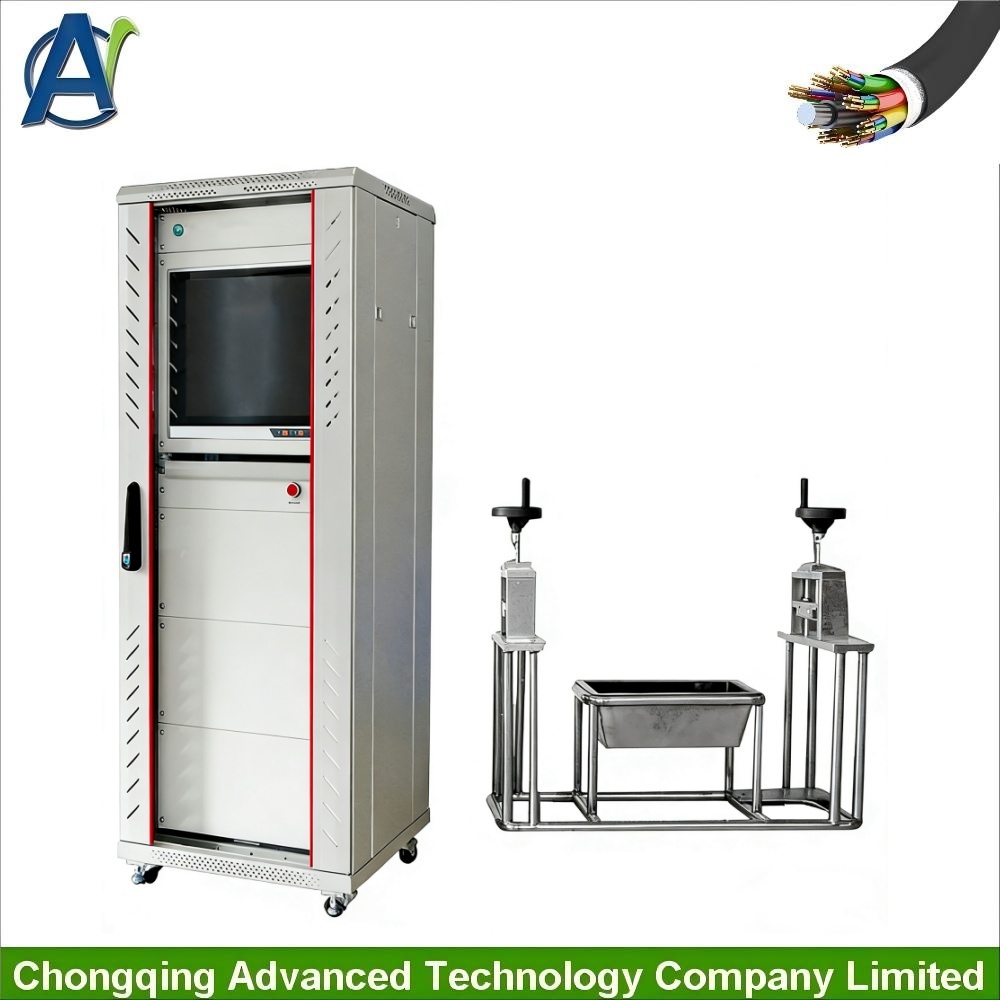

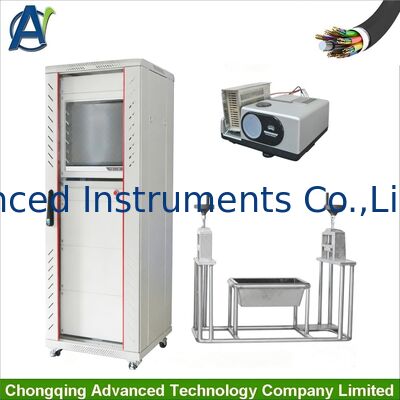

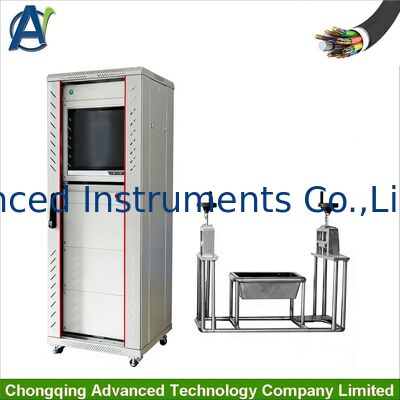

IEC 61034 3M Cubo (cables y alambres) Cámara del aparato de densidad de humo para el instrumento de ensayo de fuego

Índice de prueba: Densidad óptica (OD) y densidad óptica específica (DS) del humo

Principio de medición: Ley de Lambert - Beer

Método de medición: La densidad del humo se expresa mediante la fracción de la transmitancia de la luz del humo en la transmitancia de la luz inicial medida por el sistema óptico. Cálculo de la densidad óptica específica máxima por el porcentaje mínimo de transmisión de luz.

Normas:

IEC 61034 -1~2 - 2013

GB/T17651.1~2-1998

Dispositivo de combustión:

1. Utilice los dispositivos de encendido de pértiga larga para garantizar la seguridad del personal de prueba; soporte de la máquina de prueba de llama de acero inoxidable asignado con una fijación automática de muestra.
2. Bandeja de alcohol de acero inoxidable:
   Dimensiones internas de la base: 210 mm * 110 mm
   Dimensiones internas superiores: 240 mm * 140 mm
   Altura: 80 mm

Sistema óptico:

1. Utilice la fuente de luz del sistema óptico reestructurado que es importada por Alemania

2. El receptor de luz está hecho de baterías de alta resolución importadas

3. Lámpara halógena de cuarzo tungsteno: Voltaje: CC 12V; Potencia: 100W

4. Flujo luminoso nominal: 2000lm ~ 3000lm

5. Temperatura de color nominal: 2800K ~ 3200K

6. Haz de lente: 1,5 m ± 0,1 m (ajustable)

7. Receptor óptico compuesto por fotocélulas de silicio de alta resolución importadas

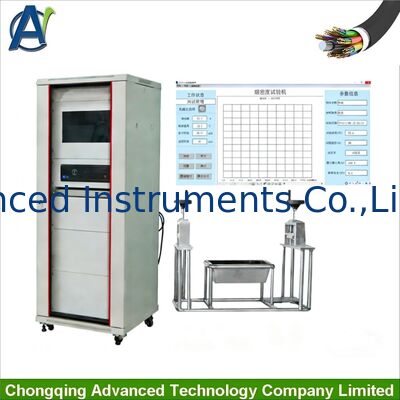

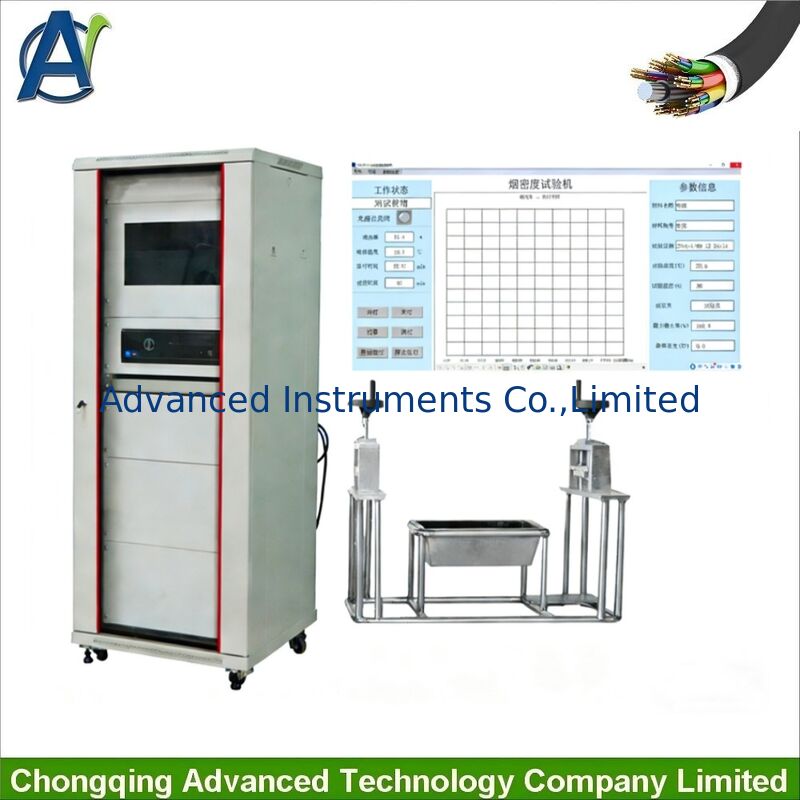

8. Software de prueba: Software de prueba DAQ de densidad de humo, sistema de calibración de trayectoria óptica, calibración de puntos 0 y 100%, operación de computadora de escritorio

9. Ventilador estándar: Altura del eje del ventilador 200 ~ 300 mm; Diámetro de la cuchilla 300 ± 60 mm; Volumen de aire 7 ~ 15 m³/min)

• Dimensiones del armario de control: 600 mm (ancho) × 600 mm (profundidad) × 1600 mm (alto)
• Fuente de alimentación: CA 220 V, 50/60 Hz, 1 A

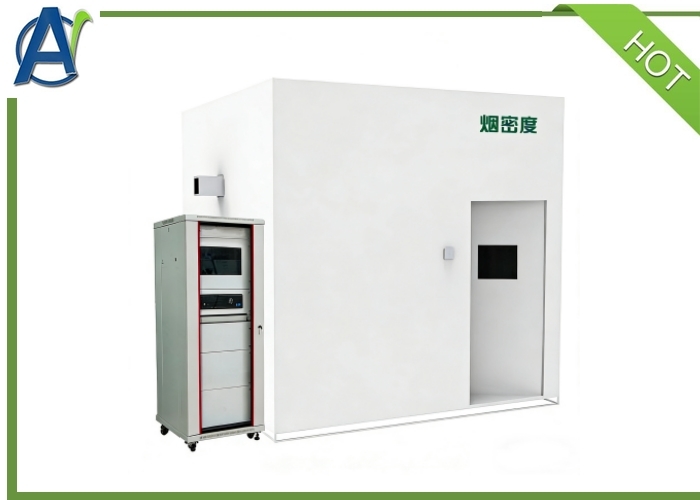

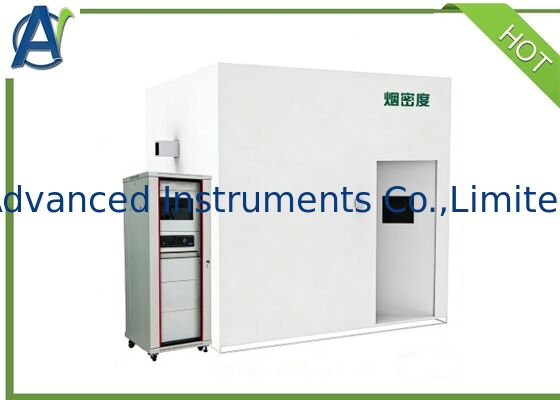

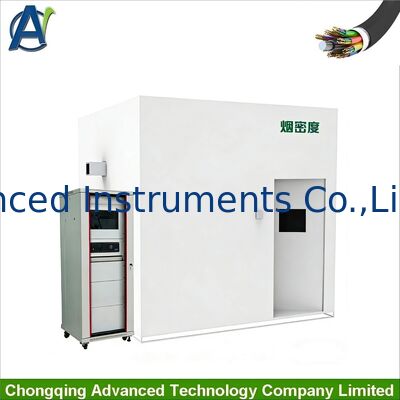

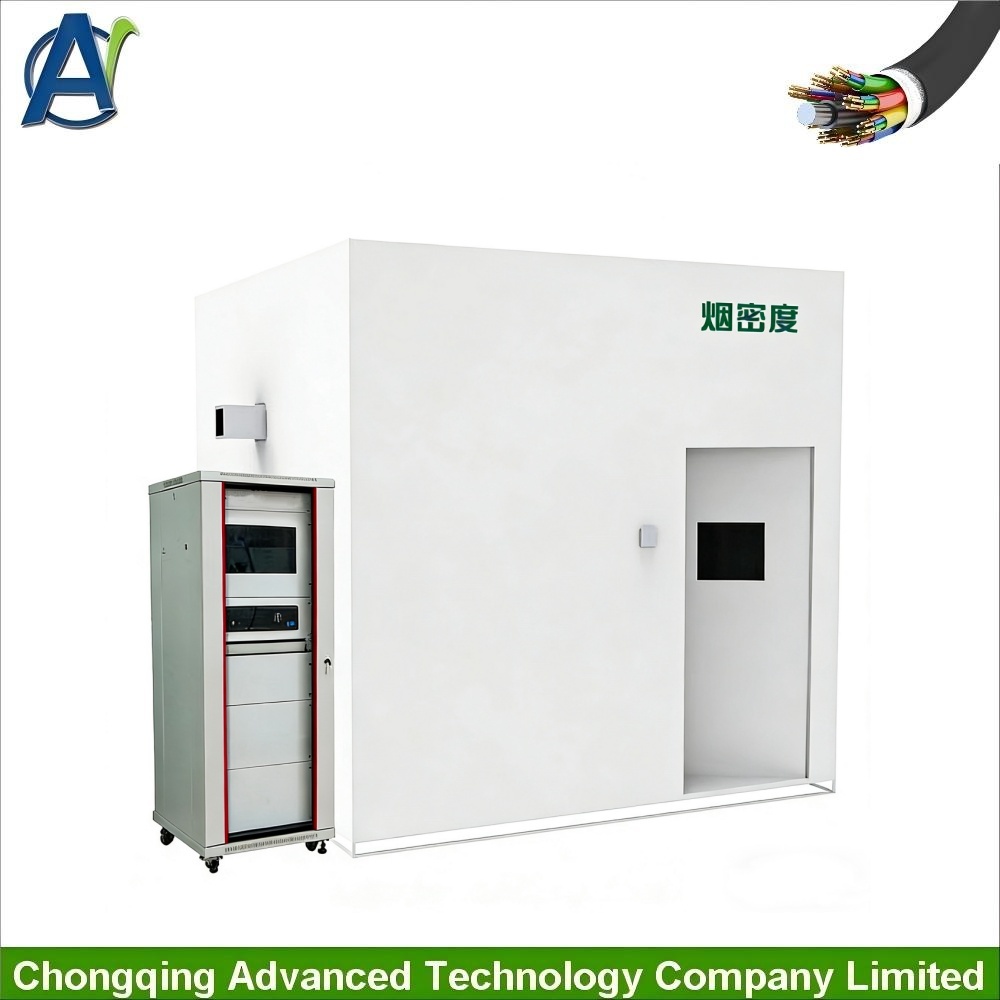

• Dimensiones de la cámara de prueba: 3 m × 3 m × 3 m (preparada por los usuarios)
